Úvod do počítačových sítí

Zde bydlí mé poznámky ze síťové části úvodu do počítačových sítí, kterou přednášel RNDr. Libor Forst. Poznámky jsou kompletní a to místy až moc. Mnoho věcí zde uvedených nebyly u zkoušky vůbec vyžadovány a nebyly ani zdaleka zapotřebí k pochopení celého předmětu.

Zároveň pořadí jednotlivých kapitol ani náhodou neodpovídá pořadí, ve kterém byly přednášeny, zejména kryptografická kapitolka na konci poznámek je opravdu náhodně mimo.

Pokud jste studenty MFF UK a čeká vás zkouška ze sítí, určitě se vám bude hodit tato stránka s vypracovanými zkouškovými otázkami.

Sítě

• obecné atributy komunikace:
  • identifikace – komunikující strany se musejí najít
  • metoda – forma komunikace
  • jazyk
  • rychlost
  • proces – požadavky, odpovědi, potvrzení
• dělení:
  • LAN – local area, jeden vlastník
  • WAN – wide area, mnoho vlasntíků
  • MAN – metropolitan

RFC

• request for comments
• prostředek standardizace internetu

OSI

• open systems interconnection
• megalomanské a nepraktické protokoly, používá se jen jako výukový model

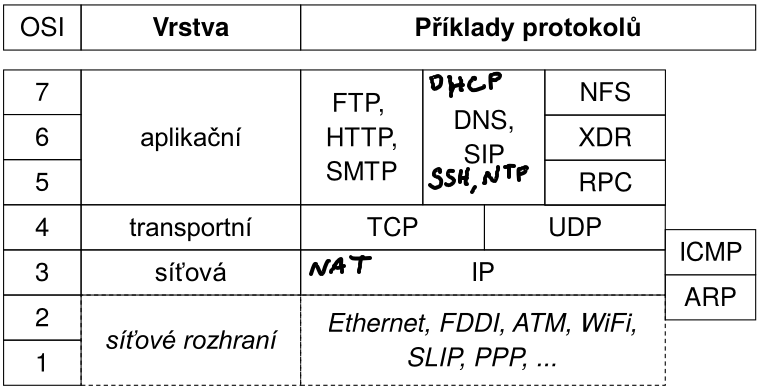

TCP/IP

• souhrn:

• well-known services:
  • 20, 21/TCP – FTP
  • 22/TCP – SSH
  • 25/TCP – SMTP
  • 53/* – DNS
  • 80, 443/TCP – HTTP(S)
  • 5060, 5061/* – SIP

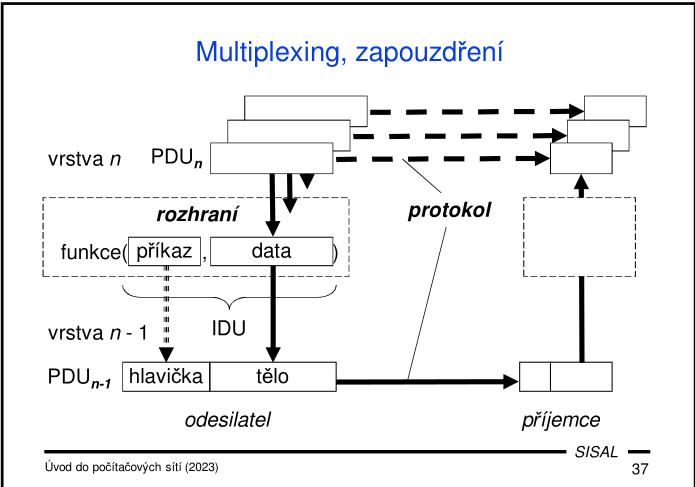

Multiplexing

• několik komunikačních kanálů v určité vrstvě používá stejný komunikační kanál v podřízené vrstvě

Zapouzdření

• vrstva $n-1$ převezme řídící informace, zpracuje je a poté připraví jednotku dat sestávající z těla PDU$_n$ a záhlaví s řídícími informacemi
  • encapsulation dat vrstvy $n$ do dat na vrstvě $n-1$

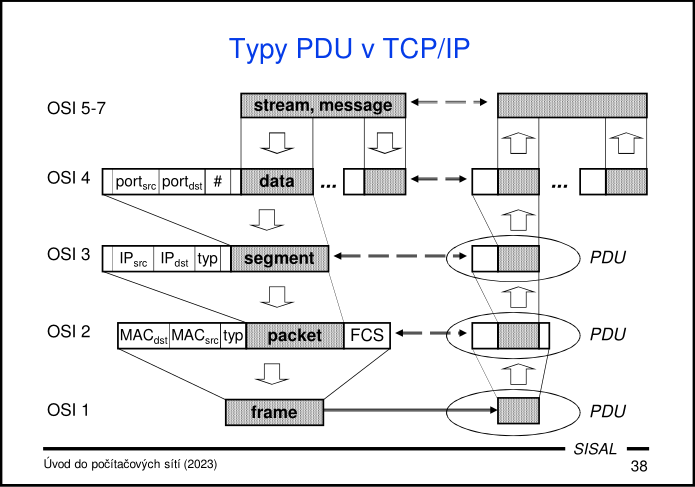

PDU

• protocol data unit

• standardizovaná jednotka dat pro daný protokol

• aplikační – stream, message

• transportní – vezme data, přidá zdrojový a cílový port

• síťová – vezme segment, přidá zdrojovou a cílovou IP a typ

• linková – vezme packet, přidá cílovou a zdrojovou MAC adresu, typ a frame check sequence

• fyzická – vezme frame

Aplikační vrstva

• aplikační, prezentační a relační v OSI

• definuje:

  • průběh dialogu na obou stranách
  • formát (text/bin, struktura, …)
  • typ (požadavky a odpovědi)
  • sémantika zpráv a informačních polí
  • interakce s transportní vrstvou

DNS

• domain naming system
• binární protokol
• port 53, většinou UDP (TCP jen na vyžádání klienta)
• jednotkou dat je záznam (RR – resource record)

• DNS servery:
  • primární – spravuje záznamy o doméně
  • sekundární – stahuje a uchovává kopii dat o doméně (často otevřené TCP spojení s primárním)
  • caching-only – udržuje jen (ne)vyřešené dotazy po dobu platnosti
• vyřizování dotazu
  • rekurzivní dotaz – server přejímá veškerou zodpovědnost za vyřízení dotazu
  • nerekurzivní – server jen posílá co nejrelevantnější odpověď

• bezpečnost
  • volba náhodného zdrojového portu a ID
    • „cache poisoning” – útočník do odpovědi přidá falešné údaje do sekce AUTHORITY a ADDITIONAL
  • DNSSEC – podpisy zabezpečené DNS (rozšiřuje se dost pomalu)

FTP

• file transport protocol

• porty 21 a 20, TCP

• otevřený přenos dat – au au

  • dnes hlavně anonymní přístup k volně šiřitelným datům (heslo=email apod.)

• prvně se zavádějí standardizované kódy odpovědí (více u HTTP)

• aktivní spojení:

  • port 20
  • připojení pro přenos navazuje server
  • když se klient připojuje s privátní sítě (jeho IP je překládána NAT), musí router koukat do informací aplikační vrstvy

• pasivní spojení

  • port 21
  • připojení navazuje klient, kterému při sestavování připojení poslal server svou IP a port, na kterém naslouchá

• aplikace: WWW prohlížeče, Total Commander

SMTP

• simple mail transfer protocol
• port 25, TCP
• mail user agent -> mail transfer agent -> WAN -> jiný MTA -> POP/IMAP server -> jiný MUA
• příkazy dle RFC 821:
  • HELO
  • MAIL FROM <adresa odesílatele>
  • RCPT TO <adresa příjemce>
  • DATA – po tomto příkazu posílá klient text dopisu, dopis končí sekvenci CR LF .
  • QUIT – konec komunikace
  • …
• obálka – adresy použité v protokolu
  • nemá žádný vztah k tělu dopisu – nemusí vůbec platit, že jsme dopis dostali od vlastníka adresy napsané na obálce
• Hlavička
  • overall info o dopisu + kudy a kdy všude dopis chodil
• UUENCODE – kódování znaků mimo ascii do více ascii znaků
• MIME – možnost používat HTML, diaktiriku, podpisy (SMIME)
  • Base64 – UUENCODE akorát s jinou tabulkou než je ascii
  • Quoted-Printable – nonASCII znaky mají formát „=HH”, kde HH je jejich hexadecimální hodnota
• ochrana proti spamu
  • grey-listing – spam-engine obvykle neopakuje pokus o doručení, server si udržuje grey-list neznámých adres, napoprvé dopis odmítne, opakované pokusy již přijímá
  • Sender Policy Framework – doména publikuje algoritmus na ověřování, že stroj odesílající pod touto doménou je ok (problém při forwardingu)

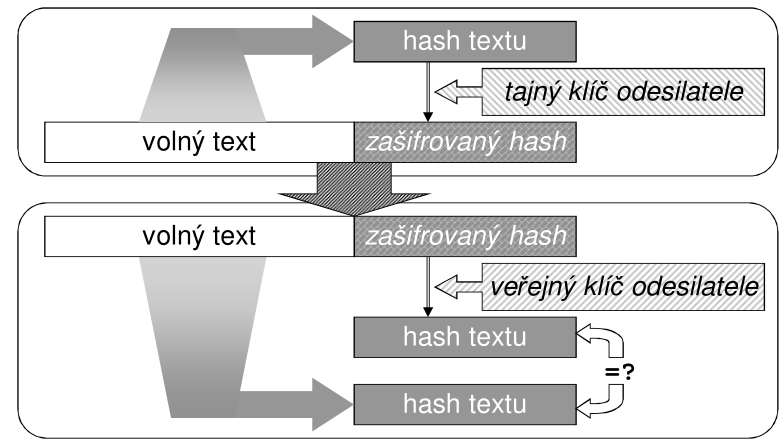

  • DomainKeys Identified Mail – server domény podepisuje text a některé hlavičky dopisu
  • Antispam – heuristický odhad dle obsahu hlavičky a těla dopisu

POP

• post office protocol
• otevřené posílání hesla
• dopisy je nutno stahovat celé
• jakmile si dopis vyzvednu, server ho smaže

IMAP

• internet message access protocol
• podporuje SSL/TLS a STARTTLS
• podpora více schránek
• možnost stahnout pouze část dopisu
• dopisy zůstávají na serveru
• možnost v dopisech vyhledávat

HTTP

• hypertext transfer protocol

• port 80 nebo 443 (pro HTTPS), TCP

• komunikace je bezestavová, stav je nutno přenášet pomocí cookies

• formát zprávy:

  • úvodní řádka – požadavek/odpověď
  • doplňující hlavičky – jazyk, kódování, stáří stránky, autentikace, typ dokumentu, expirace
  • volitelné – tělo dokumentu

• kódy odpovědí

  • 1XX – informativní
  • 2XX – kladná odpověď
  • 3XX – redirect
  • 4XX – chyba na straně klienta
  • 5XX – chyba na straně serveru

v.1

• textový protokol
• odpověď na jeden požadavek je jeden dokument
• po jednom spojení může jít více požadavků
• požadavky jsou nezávislé

v.2

• binární protokol (lze na něj přejít v rámci HTTP/1 spojení)
• větší propustnost
• vlastní multiplexing
• server může PUSHnout více dat, než klient požadoval (např. obrázky na stránce)

v.3

• místo TCP používá QUIC (založen na UDP se zabudovaným TLS)
  • identifikace spojení nezávisí na zdroji
  • individuální šifrování paketů

WWW

• world wide web

• distribuovaná hypertextová databáze

  • základní jednotkou je hypertextová stránka

• přenos stránek pomocí HTTP, chybějící zabezpečení se řeší pomocí TLS (HTTPS)

Telnet

• telecommunication network
• vzdálený přístup
• otevřený přenos dat – au
  • používá se na LAN nebo pro ladění jiných protokolů
• protokol přenáší oběma směry příkazy a odpovědi a neumí je rozlišit

SSH

• secure shell
• port 22, TCP
• šifrovaný vzdálený přístup
• ověřování
  • klient ověřuje server (na základě klíče, certifikátu)
  • server ověřuje uživatele (heslo, výzvy a odpovědi, veřejný klíč klienta)

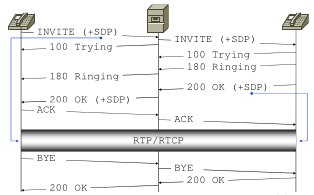

SIP

• session initiation protocol

• port 5060 a 5061

• řeší jen vyhledání partnera pro komunikaci a navázání spojení

• přenos dat pomocí RTP/RTCP

  • protokoly pro přenos audia a videa

• informace se přenášejí pomocí hlaviček

NFS

• network file system
• propojení cizího filesystému do lokálního
• taky je ještě SMB, ale to mě quite honestly nezajímá

NTP

• network time protocol

• běží na UDP

• synchronizace času mezi uzly sítě

  • stejné timestampy souborů, porovnávání časů událostí na různých počítačích

• klient kontaktuje servery – odpovědi mají různá zpoždění

  • pomocí Marzullova algoritmu se najde nejlepší průnik

DHCP

• dynamic host configuration protocol
• časově omezený pronájem IP adresy – server pošle nabídku, klient si vybírá

• klient posílá DHCPDISCOVER na broadcast
• od DHCP serverů dostane několi DHCPOFFER
• jednu adresu si vybere server, který mu ji nabídl, o ni požádá skrz DHCPREQUEST

Transportní vrstva

• end-to-end přenos dat
• umožňuje provozování více aplikací na stejném uzlu sítě
• volitelně zabezpěčuje spolehlivost přenosu dat
• volitelně segmentuje data pro snažší přenos a opětovně je skládá
• volitelně řídí tok dat

TCP

• transmission control protocol
• spojované služby
• klient naváže spojení, data tečou ve formě streamu
• komplikované, má velkou režii
• méně pravidelné, ale bezeztrátové doručování

• TCP příznaky:

  • SYN – synchroznizace čísel segmentů, inicializace sequence number
  • ACK – paket potvrzuje doručení všech paketů až po acknoledgement number (bez)
    • windowing – potvrzení nejpozději každého $n$-tého packetu
  • PSH – informuje příjemce, že obdržel kompletní blok a má ho pushnout aplikaci
    • příjemce následně posílá ACK
  • FIN – zavření spojení (server ještě posílá ACK a FIN, na které klient odpoví ACK)
  • RST – odmítnutí/okamžité přerušení spojení
  • URG – urgentní out-of-band data

• příkaz tcpdump

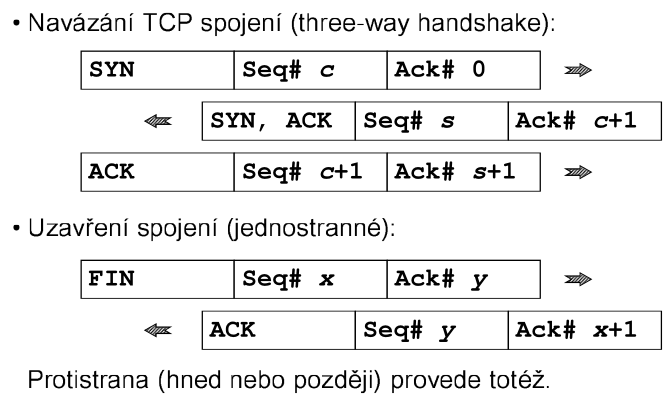

  1. začátek three-way handshake – pouze příznak SYN
     • <zdrojová IP>.<port> > <cílová IP>.port
     • iniciální sekvenční číslo a velikost okna
  2. odpověď serveru – SYN a ACK
     • potvrzené seq číslo ack a návrh většího okna
  3. odpověd klienta – ACK
     • ack už je relativní vůči původnímu seq
  4. úvodní zpráva serveru
  5. ack klienta
  6. první příkaz klienta
  7. odpověď serveru

UDP

• user datagram protocol

• nespojované služby

• data se posílají jako nezávislé zprávy

• velmi jednoduché, celé spojení řídí aplikace

• pravidelný tok, vyšší ztrátovost

• příkaz netstat -a

  • zobrazí výpis všech aktivních spojení TCP a UDP a porty, na kterých naslouchají spuštěné procesy

Síťová vrstva

• přenos dat předaných transportní vrstvou od zdroje k cíli
• adresace – tvar a struktura adres
• encapsulation – řídící data potřebná pro přenos se musí vložit do PDU

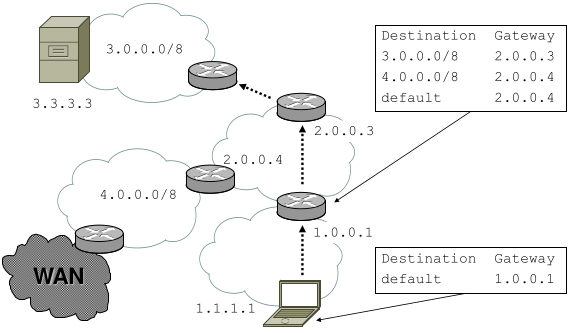

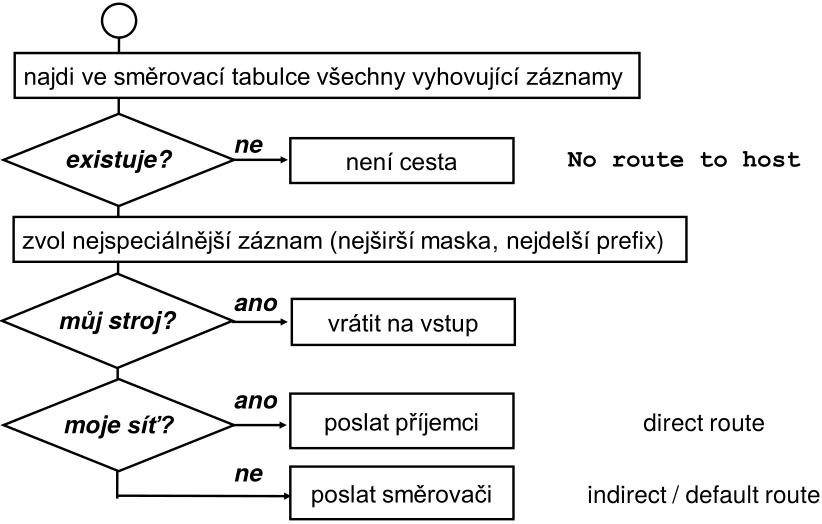

• routing
• forwardign – předání dat ze vstupního síťového rozhraní na výstupní
• decapsulation

IP

• nespojovaná služba (datagramy se doručují nezávisle)
• přidělování adres:
  • centrální: IANA (jedno z oddělení ICANN)
  • regiony: RIR (regionální registrátoři) – je jich 5, podle geografie
  • dále: ISP různých úrovní
  • v lokální síti: lokální správa sítě
• port – 16bitové číslo identifikující jeden konec spojení
• socket – jeden konec komunikačního kanálu mezi klientem a serverem

VoIP

• voice over IP
• obecné označení technologií pro přenos hlasu po IP
• standardně používá SIP

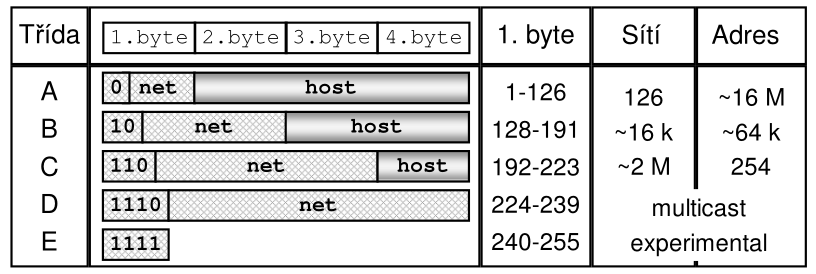

v4

• 4 byty
• implicitní síťové masky:

• speciální adresy by design:
  • this host – 0.0.0.0/8
    • adresa rozhraní s dosud nepřiřazenou adresou
    • může být použita pouze jako zdrojová
  • loopback – 127.0.0.1/8
    • localhost – vždy začíná 127
  • adresa sítě – <adresa sítě>.<samé nuly>
  • network broadcast – <adresa sítě>.<samé jedničové bity>
  • limited broadcast – 255.255.255.255
    • „všem v této síti”, nesmí opustit síť, kde vznikl
• speciální adresy by definition:
  • site-local – 10.0.0.0/8, 172.16-31.0.0/16, 192.168.*.0/24
    • pro provoz v lokální síti, přiděluje správce, nesmí opustit síť
  • link-local – 169.254.1-254.0/16
    • pouze pro spojení v rámci segmentu sítě, uzel si ji sám volí

Subnetting

• rozdělení sítě na podsítě rozšířením síťové části adresy – net.subnet.host

• netmask – jedničky v síťové části (net + subnet) , nuly v části pro počítač
  • určuje rozsah adres v podsíti
  • classles formát – jen počet jedničkových bitů prefixu – 193.84.65.71/27
• VLSM – variable length subnet mask
  • v síti se používají různě velké masky

Supernetting

• spojování sítí
• např. pokud mám v LAN více než 254 počítačů a mám pro ně dvě sítě třídy C
  • sítě lze spojit do jedné s maskou /23

CIDR

• classless interdomain routing
• poblém: velký počet nesouvisle přidělených bloků rychle plní směrovací tabulky
• částečné řešení: pokud spolu v reálu sousedily sítě, které spolu sousedily i svojí numerickou hodnotou, bylo možné nad nimi udělat supernetting – záznamy agregovat
  • tomu se říká právě CIDR

v6

• 16 bytů
  • 16bitová slova v hexadecimální podobě s CIDR zápisem masky
  • možno zkracovat zápisy plné nul – 0fec:0000:0000:...:3456 = fec::3456
• druhy adres:
  • unicast – adresa jednoho uzlu:
    • loopback – ::1/128
    • link-scope (obdoba link-local) – fe80::/10
    • unique-local (obdoba site-local) – fc00::/7
  • multicast – adresa skupiny uzlů: ff00::/8
  • anycast – unicastová adresa pro více uzlů
  • nemá žádné broadcast adresy

NAT

• network address translation
• IP Masquerading
• router na perimetru privátní sítě překládá privátní adresy na veřejné
  • při odesílání přepíše src IP na svou vlastní a src port na některý ze svých volných
  • při přijímání v tabulce podle portu zjistí, na který port a IP má data poslat

ICMP

• internet control message protocol
• posílání řídících informací pro IP
  • echo, echo reply – testování dosažitelnosti
  • destination unreachable
  • time exceeded – vypršel TTL
  • source quench – žádost o snížení rychlosti toku datagramů
  • router solicitation, router advertisement – vyhledávání routerů
  • redirect – výzva ke změně záznamu v routovací tabulce
  • parameter problem – chyba v záhlaví datagramu
• používá IP datagramy, ale není transportním protokolem

Ping

• program pro diagnostiku sítě
  • periodicky vysílá echo, pokud zpráva dorazí na cílový stroj, odpoví echo reply
• na cílovém stroji nemusí běžet žádný speciální server, na ICMP odpovídá síťový software sám
• nezaručuje dostupnost služeb, pouze dostupnost síťové vrstvy

Linková vrstva

• dvě podvrstvy:

  • LLC – logical link control – zajišťuje multiplexing
  • MAC – media access control – adresace uzlů a přístup k médiu

• frame (rámec) – datová jednotka linkového protokolu

  • synchronizační pole – start condition
  • hlavička – MAC adresy příjemce a odesílatele, řídící informace LLC
  • payload nadřazeného protokolu
  • patička – Frame Check Sequence

ARP

• address resolution protocol
• spojuje síťovou a linkovou vrstvu
  • zjišťování MAC (např. Ethernet) adres odpovídající síťovým adresám (např. IP)
• neznámé adresy se zjišťují broadcastovou výzvou
  • výsledky se ukládají na uzlu do ARP cache
• nelze ověřit správnost odpovědi
  • nevyžádaná ARP zpráva – odpověď bez předchozího dotazu
  • ARP spoofing – man in the middle útok – kdo víc křičí, vyhrává
• ve stejné LAN lze používat dvě stejné MAC adresy, pokud jsou oddělené routerem

ARP proxy

1. A posílá broadcastem ARP request s IP adresou B
2. router pozná, že dotaz nebude zodpovězen (A a B jsou v jiné podsíti), proto sám posílá ARP reply s MAC adresou routeru
3. A si přiřadí MAC oruteru k IP adrese B ve své ARP cache
4. A posílá data pro B s MAC adresou routeru

• je to totožný jak normální proxy, jen na úrovni MAC a IP adres
• v ARP cache na stroji bude u různých IP adres stejná MAC adresa
  • pokud v síti není ARP proxy, může se jednat o pokus o útok

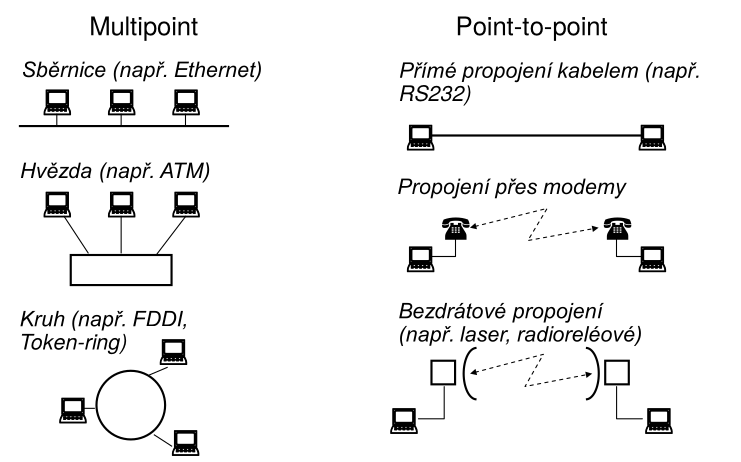

Síťové topologie

• řešení kolizí:
  • CSMA – carrier sense with multiple access
    • uzel poslouchá „nosnou” (přenosové médium) a pokud není volno, čeká
  • CSMA/CD – collision detector (např. Ethernet)
    • uzel při vysílání detekuje kolize
    • zastaví vysílání, upozorní ostatní, počká náhodnou dobu a pokus opakuje (exp. čekání)
    • podmínka: doba vysílání rámce > doba šíření po segmentu
  • CSMA/CA – collision avoidance (např. WIFI)
    • když je volná nosná, vysílá se celý rámec a čeká se na ACK
    • pokud není volná nosná nebo nedorazí ACK, zahájí exponenciální čekání

Multipoint

• sběrnice
  • taký drát spojující všechny uživatele
  • může nastat kolize – více uživatelů se pokusilo odeslat data naráz
  • jednoduché přidávání počítačů
  • jakmile se drát přeruší na jednom místě, vypadne celá síť
• hvězda
  • centrální prvek (switch), další uzly jsou vázány na něj (připojeny do portu)
  • nejčastější realizace ethernetu
  • když vypadne jeden uzel, zbytek sítě stále běží
• kruh
  • data tečou furt jedním směrem – vyhýbáme se kolizím

Point-to-point

• jen dva uzly – výrazně zjednodušená komunikace

• řešení kolizí:

  • half duplex – příjem i vysílání po jednom spojení (kolizní)
  • full duplex – různá spojení na příjem a vysílání (bezkolizní)

• RS-232 – trauma z principů počítačů intensifies

• modemy – telefonní spojení

Ethernet

• vznikl ve firmě Xerox, standardizaci převzalo IEEE – máme dva standardy

• vůdčí technologie pro lokální sítě

  • schopnost pružné reakce na vývoj HW
  • široké spektrum přenosových médií

• CSMA/CD – při detekci kolize uzel vysílá „jam signal” (hezky česky držhubu signál)

  • pak zahajuje exponenciální čekání – po 16 pokusech končí s chybou

• adresy – 3 byty prefix (výrobce, multicast, …), 3 byty adresa

VLAN

• prostředek, jak po jedné fyzické síti provozovat více nezávislých lokálních sítí

  • může ale nemusí být pro koncovou stanici transparentní

• VLANID – 12bitový identifikátor

• ethernetový rámec je prodloužen o 32bitový tag

  • dochází ke změně typu rámce!
  • síťová zařízení musí dokázat zpracovat rámce překračující maximální velikost, nebo je třeba snížit maximální velikost rámce v celé síti

CRC

• cyklický kontrolní součet
• hashovací funkce pro kontrolu konzistence dat (např. FCS, IP hlavička)
  • posloupnost bitů je považována za koeficienty polynomu
  • toto modulo charakteristickým polynomem se pak použije jako hash
• probíhá při kontrole dat a při přepočítávání, pokud se data nějak měnila

WiFi

• skupina protokolů používaná pro bezdrátovou komunikaci – pásma 2,4 a 5 GHz
• hvězdicová topologie s CSMA/CA
  • střed je nějaké AP (switch)
  • AP musejí vysílat na nepřekrývajících se frekvenčních kanálech, nebo musejí mít centrální řízení (:money_with_wings:)
• velké problémy s bezpečností
  • není třeba fyzický přístup k síti
• SSID – service set identifier
  • ID sloužící k rozlišení různých sítí

Fyzická vrstva

• přenos dat po konkrétním fyzickém médiu
• převod digitální informace na analogovou a obráceně
• různé typy médií
  • metalické – elektrické pulzy
  • optické – světelné pulzy
  • bezdrátové – modulace vln

Druhy přenosu dat

• analog $\times$ digital
  • ve skutečnosti je vše analogové (principy počítačů yet again)
  • převod D –> A: modem (modulator/demodulator)
  • převod A –> D: codec (coder/decoder)
• baseband $\times$ broadband
  • baseband – zakódovaná hodnota signálu
  • broadband – modulace základního signálu – AM a FM

UTP

• nestíněná kroucená dvoulinka

• dva pravidelně zakroucené vodiče vytváří elektromagnetické pole, které je přirozenou ochranou před rušením

  • STP – kolem vodičů je ještě kovové stínění

• ve skutečnosti 8 vodičů

  • lze propojit kabelem 2 dvojice počítačů

• crossover – výstupní pin na jedné straně musí být propojen se vstupním pinem na druhé

  • i kdybychom nepoužívali křížený kabel, síťové karty se dnes umí dohodnout, který vodič bude která strana používat pro vstup a výstup

Optická vlákna

• signál se šíří jako viditelné světlo vláknem z oxidu křemíku

• vysoké frekvence, velká šířka přenosového pásma

• nízký útlum, žádné rušení

• vyšší cena, náročnější manipulace (když se ohne, je to nanic)

• singlemode – užší jádro, laser

  • vysoký dosah, přenosová kapacita i cena :money_with_wings:

• multimode – širší jádro, LED

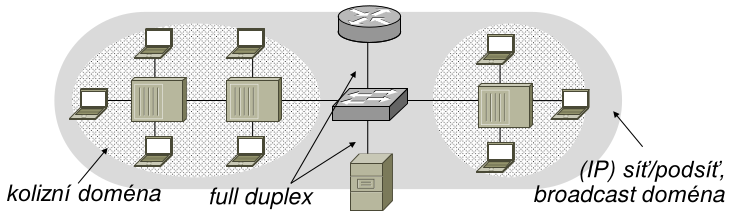

Segmentace sítě

• repeater – spojuje segmenty na fyzické vrstvě
  • překonává útlum kabelů
  • zhoršuje propustnost
  • ve strukturované kabeláži se mu říká hub
• bridge – spojuje segmenty na linkové vrstvě
  • zlepšuje propustnost – odděluje kolizní domény
  • ve strukturované kabeláži se mu říká switch

Learning bridge, BUS (BUM)

• switche si pro každý port udržují tabulku MAC adres stanic, které jsou za tímto portem připojeny

• důležitá propojení v síti se někdy zálohují pomocí redundantních switchů

  • problém: graf bude cyklický a learning bridge selže
  • řešení: Spanning Tree Protocol – udržujeme si jen kostru

Routing

Směrovací tabulka

• taký síťový rozcestník
  • destination – adresa sítě včetně rozsahu zadaného síťovou maskou
  • gateway – next-hop router
  • počítač si ze směrovací tabulky vybírá co nejkonkrétnější směr

• přímé záznamy – popisují přímo připojenou síť

  • vznikají automaticky po nakonfigurování síťového rozhraní
  1. loopback adresa
  2. hlavní síť naší LAN
  3. záznam pro point-to-point síť, kterou jsme připojeni k ISP

• nepřímé záznamy – popisují cizí sítě a podsítě naší LAN

• default záznam – kam mam posílat veškerý ostatní bordel

  • nemusí existovat – pokud požadavek nematchne žádné pravidlo, prostě jej zahodí a pošle ICMP No route to host

• příkaz route – vypíše obsah routovací tabulky

• příkaz traceroute/tracepath – postupně odesílá pakety s TTL od 1 do $n$ – vypisuje cestu k nějakému cíli

Statické řízení

• cesty se nastavují po bootu z informací uložených někde kdo ví kde

• nepružné při změnách
• problémy se subnettingem
• nesnadné zálohování spojení

• méně citlivé na problémy v síti

• dostupné i ve zcela heterogenním prostředí (boy do I know what that is)

• vhodné pro jednodušší, stabilní sítě

ICMP redirect

• situace na obrázku
  • chceme poslat packet do sítě 6.0.0.0, se kterou sousedíme, ale nevíme o tom
  • pošleme tak packet na router 5.0.0.8, který má u sebe ale zapsáno, že by měl paket poslat do sítě, ze které přišel
  • router tak pošle paket sperávnému routeru (5.0.0.6) a nám zpátky pošle ICMP redirect, ve kterém nám sděluje, že do sítě 6.0.0.0 se dostaneme přes router 5.0.0.6 s příznakem D – dynamicky vzniklý záznam
• pokud bude v lokální síti někdo šířit nevalidní ICMP redirecty, může síť rozbít
  • většinou je lepší distribuovat klientům kompletní strukturu sítě a redirect zakázat

Dynamické řízení

• routery si navzájem vyměňují informace o síti pomocí routovacího protokolu

• jednoduchost změny konfigurace

• síť se dokáže sama opravovat

• směrovací tabulky se udržují automaticky

• citlivější na problémy a útoky

• na počítači musí běžet program obsahující daný routovací protokol

  • např. BIRD – studentský projekt Forsta, Medvěda a asi pár dalších (no a náplní práce Marie z CZ.NICu je tak parsovat špagetykód z jejich studentský let, nice)

Distance-vector protokoly

• uzel má ve směrovací tabulce i vzdálenosti

• svou tabulku periodicky posílá svým sousedům

• jednoduché a snadno implementovatelné

• pomalá reakce na chyby

• metrika špatně zohledňuje vlastnosti linek (rychlost, spolehlivost, …)

• omezený rozsah sítě

• chyba ve výpočtu jednoho routeru zaplaví celou síť (možnost vzniku routovacích smyček)

RIP

• routing information protocol

• metrikou je hop count – né vždy úplně inteligentní metrika

  • můžeme uměle zvětšit hop count pro pomalé linky

• rozsah sítě je omezen na 15 hopů, 16 je „do nekonečna”

  • „nekonečno” 16 je malé, abychom minimalizovali dopad counting to infinity
  • dobře popsáno v extended slidech, tohle odmítám přepisovat

• Bellman-Ford alg. – jedna úprava tabulky odpovídá jednomu kroku algoritmu

• umí subnetting včetně VLSM

Link state protokoly

• každý router zná mapu celé své sítě

• routery si navzájem sdělují stav svých linek a podle toho přepočítávají své mapy

• výpočet mapy je náročnější na CPU a paměť
• při startu a na nestabilních sítích to může být velká zátěž

• velmi pružná reakce na změny topologie
• chyba na jednom uzlu neovlivňuje ostatní
• síť je možné rozdělit na menší podsítě
• výměna dat probíhá pouze při změnách

OSPF

• Dijkstra alg.
• hierarchický model sítě – páteř a její podsítě (neexistují žádné další mezisítě)
• metriku je možné konfigurovat – může zahrnovat vzdálenost, šířku pásma, latenci, …

Autonomní systémy

• routování po internetové páteři
• jednotlivé bloky sítí tvoří AS – autonomní systémy
  • sítě musí mít společnou routovací politiku – není složité o přiřazení AS požádat
• typicky ISP nebo velké společnosti
• routování mezi různými AS probíhá podle ID čísel (dříve 16bit, dnes přechod na 32bit)

EGP

• externí routovací protokoly
• např. BGP
• mega důležité faktory
  • zahrnutí dalších faktorů při hodnocení cest
  • zabránění vzniku smyček
• path-vector – posloupnost čísel AS, přes něž vede cesta

Zabezpečení sítě

IP filtering

• bezpečnostní politika při připojování lokální sítě do internetu

  • pravidla pro typy provozu z a do lokální sítě
  • (ofc přijímám odpovědi na requesty, co jsem poslala)

• na transportní vrstvě (trochu zavádějící název, innit?)

• přísná konfigurace – ven vybrané porty, dovnitř nic

  • dobré pro protokoly s jedním kanálem (HTTP, SMTP)
  • problém pro protokoly s více kanály (FTP, SIP)

• obvyklá konfigurace – ven cokoliv, dovnitř nic

  • problém už jen s aktivními kanály nebo tam, kde je kanálů třeba více

  • problém se službami uvnitř – www server, mail

    • povolení výjimek je riskantní
    • DMZ – demilitarized zone – oddělený segment pro tyto služby

• problémy se dají řešit nastavením aplikací a SW na routeru

  • potřebná spolupráce s aplikační vrstvou

Proxy server

• kontroluje provoz určitého protokolu

• bezpečností a výkonnostní důvody

  • proxy může vyřešené požadavky cacheovat (nelze u HTTPS)

• transparentní varianta

  1. hraniční router sítě zachytí klientův požadavek a předá ho proxy serveru
  2. pokud je požadavek v pořádku, naváže jako klient spojení na skutečný server
  3. odpověď serveru opět zkontroluje a přepošle ji původnímu klientovi
  • klient nemusí měnit konfiguraci, požadavek se k proxy dostane tak jako tak

• netransparentní varianta

  • klient musí dávat požadavek proxy serveru, nikoliv cílovému serveru
  • je nutná podpora protokolu
  • proxy server může běžet na vhodnějším HW nebo OS než je router

Kryptografie

• šifrování dat pro bezpečný přenos veřejným prostředím

Symetrické šifry

• pro šifrování a dešifrování se používá stejný klíč

• transpoziční, aditivní, substituční šifry, …

• Caesar, Vigenère, Blowfish, …

Asymetrické šifry

• pro šifrování a dešifrování se používá pár navzájem neodvoditelných klíčů
  • veřejný a privátní klíč
• rozklad na prvočinitele, diskrétní logaritmus
• RSA, DSA, ElGamal, …

Hahovací funkce

• vytvoření pevného kódu z daného textu
• princip holubníku – kolize
• SHA
• použití v kryptografii:
  • doplnění požadavků na algoritmus o bezpečností prvky
  • malá změna textu = velká změna hashe
  • jednocestnost

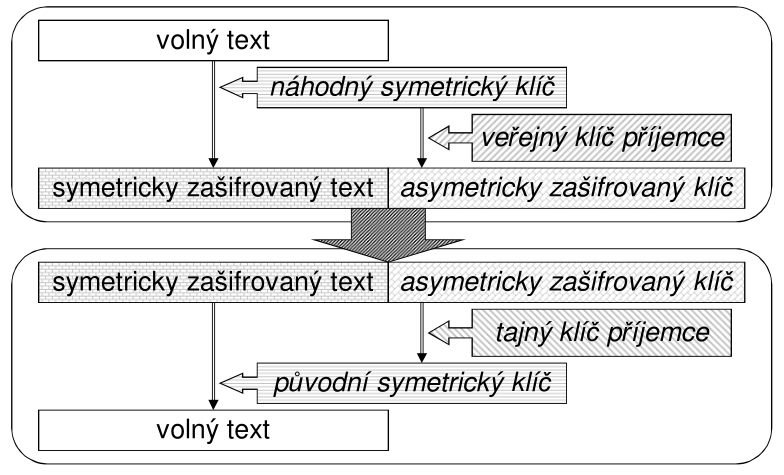

Šifrování dat

Elektronický podpis

Diffie-Hellman

• výměna informací mezi dvěma partnery posílanými nezabezpečeným kanálem
• princip: $A^b = (p^a)^b = p^{ab} = p^{ba} = (p^b)^a = B^a$

1. Alice vygeneruje tajné $a$ a veřejná prvočísla $p$ a $q$
2. Spočítá $A = p^a \mod{q}$ a pošle $p$, $q$ a $A$ Bobovi
3. Bob zvolí tajné číslo $b$, spočte $B = p^b \mod {q}$ a pošle $B$ Alici
4. Alice spočítá $s = B^a \mod{q}$ a Bob $s = A^b \mod{q}$

Certifikáty

• certifikát je klíč doplněný o identifikaci vlastníka a podepsaný vydavatelem
  • pokud důvěřujeme vydavateli, můžeme věřit klíči vlastníka

Ověřování

• hledáme někoho, kdo nám řekne, že tento veřejný klíč opravdu patří k tomuto člověku
• web of trust, trust on first use, certification authorities, …

SSL, TLS

• secure socket layer ~ transport layer security
• způsob jak si klient a srever domlouvá šifrování
• mezi transportní a aplikační
